在上一章提到，要解碼 baseline JPEG ，僅需要認識 6 個標頭，扣除掉不含數據的檔頭、檔尾標記，我們僅需要讀取 4 個區段，在加上 SOS 之後緊接的壓縮數據圖像。
本章將會讀取量化表（DQT）跟霍夫曼表（DHT）。
| 區段 | 進度 |
|---|---|
| DQT | ✅ |
| DHT | ✅ |
| SOF0 | |
| SOS | |
| 壓縮圖像數據 |
在配套程式碼的 src/reader.rs 檔案中，read_dqt, read_dht, read_sof0, read_sos 分別讀取了這四個區段，讀者可自行參考。
一個 DQT 區段可能含有多個量化表，以下是一個量化表的內容。
| 代號 | 大小 | 描述 |
|---|---|---|
| ① | 1 byte | 高 4 bits 表示每個量化值的大小，0 代表 1 byte，1 代表 2 bytes 低 4 bits 表示本量化表的 id ， id 可爲 0, 1, 2, 3 |
| ② | 64 或 128 byte | 64 個 1 或 2 bytes 的量化值，是 1 byte 還是 2 bytes 取決於 ① 的高 4 bits |
至於有多少個量化表，可以從標記碼之後緊接的長度訊息來知曉，例如本區段長度爲 132 ，扣掉長度資訊本身還剩下 130 ，但第一個量化表每個量化值爲 1 ，代表這個量化表只佔 65 bytes ，必定還有下一個量化表需要讀取。
此外，一個 JPEG 圖檔中最多可能有 4 個 DQT 區段。所以說，量化表的存放是很有彈性的，不同應用程式可能會使用不同的方式。
在之後講解解碼的章節會看到，不同的壓縮數據可能會指定不同的量化表，以此更加提升壓縮比。
在讀取 JPEG 的霍夫曼表之前，先介紹何謂範式霍夫曼編碼

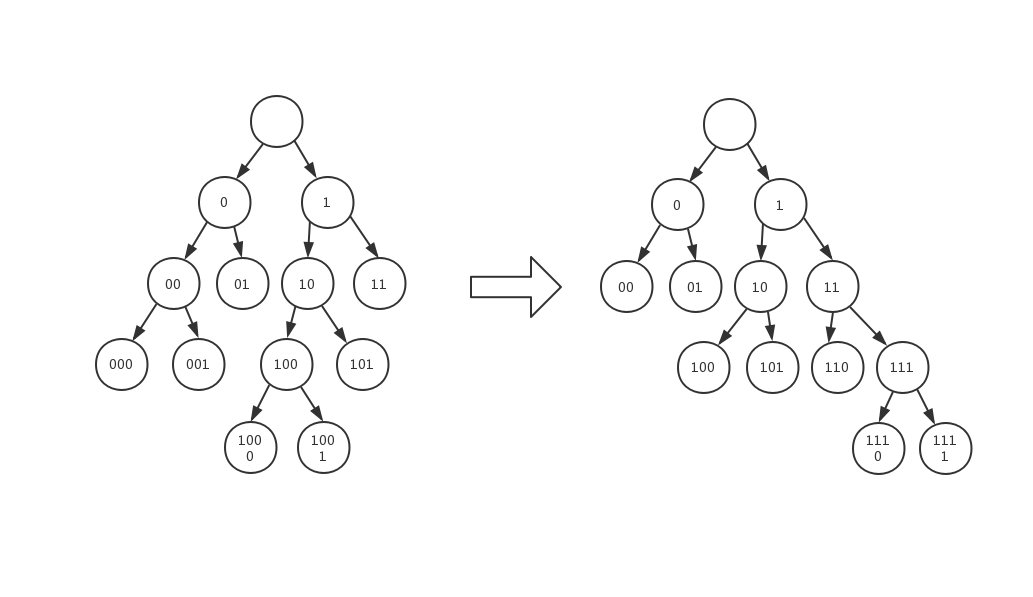

我們先看左側的霍夫曼樹，它長得有點雜亂是吧？把它規範一下，所有節點維持高度不變，但全數盡可能往右移動。得到右圖，它看起來整齊多了，由於兩顆樹的葉子節點高度相等，它們的壓縮率也完全相等。
如果我們用左側這顆樹來記錄編碼訊息，需要將整棵樹的結構都記錄下來，但右側的樹並不需要，因爲它經過規範，我們只要記錄在高度 h 時，有幾個葉子節點，就能夠完全復原出右側的霍夫曼樹。因此規範霍夫曼樹能夠減少儲存編碼訊息的空間用量。
舉例來說上圖右側的樹，我們只要記錄：
| 高度 | 葉子節點個數 |
|---|---|
| 0 | 0 |
| 1 | 0 |
| 2 | 2 |
| 3 | 3 |
| 4 | 2 |
即可還原

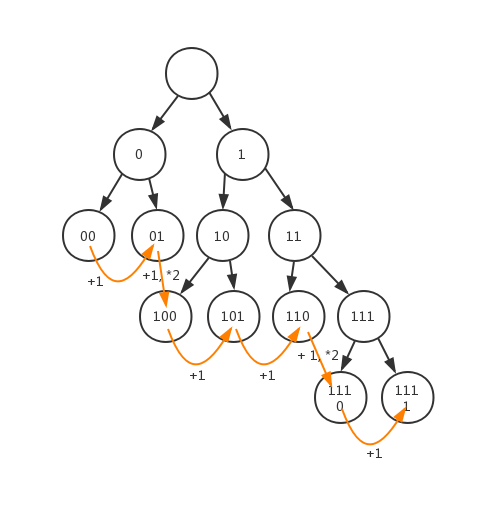

被規範過後的霍夫曼樹還可以很快速地遍歷葉子節點的碼字，觀察下圖
我們很容易就能證明，當從左到右，從上到下遍歷葉子節點時：
- 若高度相等：$leaf[n] = leaf[n - 1] + 1$
- 若高度差 1 ：$leaf[n] = (leaf[n - 1] + 1) * 2$
- 若高度差 k ：$leaf[n] = (leaf[n - 1] + 1) * 2^k$
高度差 k 的那條規則其實蘊含了高度相等與高度差 1 的規則。
這個特性可以用於加速解碼。
一般來說，JPEG 中會包含 4 個霍夫曼表，這些霍夫曼表可能會分散在多個 DHT 區段，也有可能集中在一個 DHT 區段。
根據使用的時機不同，分爲
- 直流 0 號 (DC 0)
- 直流 1 號 (DC 1)
- 交流 0 號 (AC 0)
- 交流 1 號 (AC 1)
一個 DHT 區段可能會包含一個或多個霍夫曼表，究竟是一個還是多個，可以由區段長度來判斷，如果讀取完一個霍夫曼表之後，目前讀取的數據量小於區段長度，就代表還有下一個霍夫曼表。
下表描述了一個霍夫曼表
| 代號 | 大小 | 描述 |
|---|---|---|
| ① | 1 byte | 高 4 bits 代表本表是直流還是交流， 0 是直流， 1 是交流 低 4 bits 代表是 0 號表還是 1 號表， 0 是 0 號 ， 1 是 1 號 |
| ② | 16 bytes | 第 n 個 byte 代表高度爲 n 時，霍夫曼樹有幾個葉子節點 |
| ③ | 葉子節點數量個 bytes | 代表葉子節點所對應的信源符號，葉子從低到高，從左到右 |
接下來拿個範例解說，以下是一個霍夫曼表的 hex 表示
-
① 紅色部分：0x11 代表直流 1 號。
-
② 紫色部分：高度爲 1 的葉子節點 0 個，高度爲 2 的葉子節點 2 個，高度爲 3 的葉子節點 2 個，高度爲 4 的葉子節點 0 個，高度爲 5 的葉子節點 5 個 ......
-
③ 綠色部分：將紫色部分的數值加總，得到葉子節點的數量，2 + 2 + 5 + 1 + 5 + 1 = 16
所以綠色部分應該有 16 個數值，分別代表葉子節點對應的信源符號 上一小節提到過，葉子節點的碼字可以用
$leaf[n] = leaf[n - 1] * 2^k$ 來遍歷，所以我們可以很迅速的將碼字和信源符號進行對應。在本例中，最低的葉子節點（我們將之設爲
$leaf[1]$ ）高度爲 2 ，觀察規範樹，易知該葉子節點的碼字爲 0b00 （若最低的節點高度爲 h，那該節點碼字爲 h 個 0），碼字 00 對應信源符號的 0x00 。由於下一個葉子節點的高度仍爲 2 ，根據公式，$leaf[2] = (leaf[1] + 1) * 2^0 = 0b00 + 1 = 0b01$。碼字 0b01 對應信源符號 0x11。
在下一個葉子節點，$leaf[3]$的高度爲 3 ，與前一個節點高度差 1 ，因此根據公式計算
$leaf[3] = (leaf[2] + 1) * 2^1 = 0b100$ 。碼字 0b100 對應信源符號 0x02。之後的節點以此類推。
全部解碼完成，應該會得到下表，你可以對照以確認自己理解了霍夫曼樹的建構過程。
注意到，葉子的高度就等同於碼字的長度。
| 葉子節點序號 | 碼字長度 | 碼字 | 信源編碼 |
|---|---|---|---|
| 1 | 2 | 00 | 0x00 |
| 2 | 2 | 01 | 0x01 |
| 3 | 3 | 100 | 0x11 |
| 4 | 3 | 101 | 0x02 |
| 5 | 5 | 11000 | 0x21 |
| 6 | 5 | 11001 | 0x03 |
| 7 | 5 | 11010 | 0x31 |
| 8 | 5 | 11011 | 0x41 |
| 9 | 5 | 11100 | 0x12 |
| 10 | 6 | 111010 | 0x51 |
| 11 | 7 | 1110110 | 0x61 |
| 12 | 7 | 1110111 | 0x71 |
| 13 | 7 | 1111000 | 0x81 |
| 14 | 7 | 1111001 | 0x91 |
| 15 | 7 | 1111010 | 0x22 |
| 16 | 8 | 11110110 | 0x32 |
雖然花了好一番力氣說明 DHT 的格式，但觀察源碼 reader.rs 中的 read_dqt 函式，會發現其實照着葉子節點的遍歷規則，解析起來不難唷！
我將要被壓縮的符號稱爲「信源符號」，表示它是信息源頭那一邊的原始符號，將被壓縮過後的符號稱爲「碼字」。
例如：用 0b0 代表 A ，0b10 代表 B ，0b11 代表 C。
就能將 AABCAAA 壓縮爲 0b001011000。
此時的 A, B, C 是信源符號，0b0, 0b10, 0b11 是碼字。
